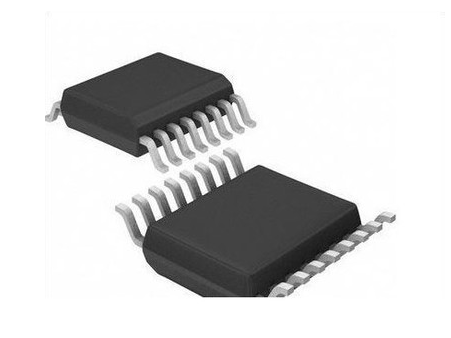

SSOP16截图20201209112449

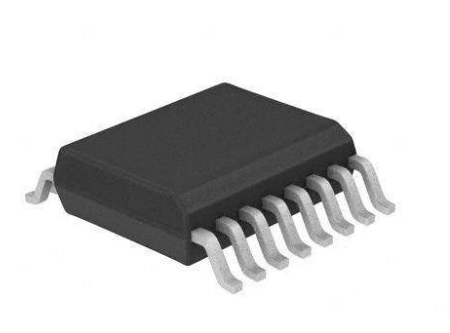

SSOP16截图20201209112545

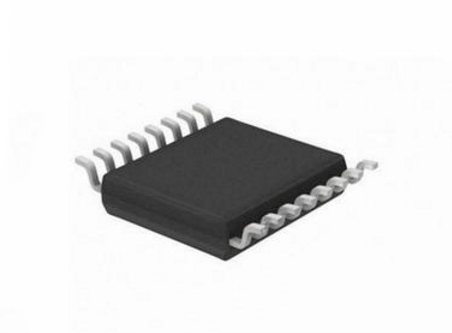

SSOP16截图20201209112509

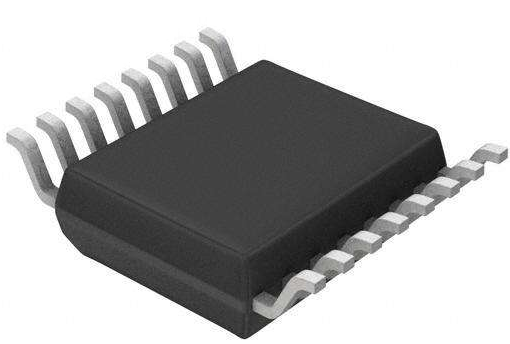

SSOP16截图20201209112818

NJM2626V-TE1 三相DC无刷电动机控制IC

  • 产品型号:NJM2626V-TE1
  • 产品品牌：JRC/NISSHINBO
  • 库存： 10000
  • 货期：现货可订货
  • 所属分类: 电机驱动器-三相无刷直流电机驱动器
询价
下载资料
  • 产品介绍
  • 在线询盘

性能特征
  • 工作电压范围 (VCC= 6 到 26V)
  • 前级驱动电路 (
    下臂：（一般情况下，Iout=+30mA/-30mA）
    上臂：（一般情况下Iout=30mA）)
  • 限流感测电压 (0.5V±10%)
  • 内部振荡器 (使用外部电容器进行频率控制)
  • 带有正转或逆转功能端子 (内置有上拉电阻：10kΩ)
  • 内部软启动功能 (外部电容器到Verr针脚)
  • 内部ON/OFF控制 (外部电容器到Verr针脚)
  • 双极技术
  • 封装 (SSOP16/SSOP20-C3)

概要
NJM2626是带PWM控制的三相DC无刷电动机控制前级驱动IC。它吸收霍尔IC输入，生成电动机驱动波形。输出前级驱动器经优化可与外部功率MOS晶体管一起使用，以实现更好的功率处理。NJM2626可以很容易地实现带速度控制功能的3相DC电动机应用。
