NJM2278F1-TE1 小功率用20mW放大器

  • 产品型号:NJM2278F1-TE1
  • 产品品牌:JRC/NISSHINBO
  • 库存: 10000
  • 货期:现货可订货
  • 所属分类: 通信用IC和射频器件
询价
下载资料
  • 产品介绍
  • 在线询盘

性能特征
  • 工作电压 (2.0 ~5.5V)
  • 低消耗电流 (20mA ( fin=400MHz , Pin=0dBm , V+=2.7V ))
  • 功率增益 (输入 - 30dBm时 17dB : 输出 0dBm时 13dB)
  • 饱和输出功率 (输入 3dBm 时 14dBm)
  • 可变增益范围 (4dB)
  • 良好的温度特性 (增益偏差 ±1dB ( - 40℃ ~ + 85℃))
  • rf IN端子阻抗 (70Ω)
  • RF OUT端子阻抗 (110Ω)
  • 双极技术

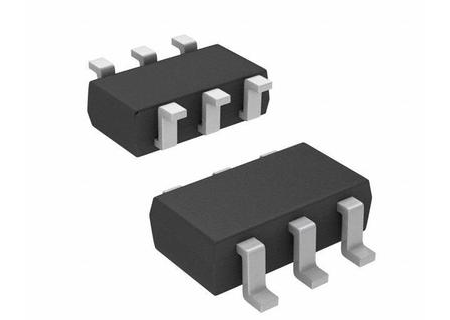

  • 封装 (SOT-23-6-1)

概要
NJM2278是以2.0低电压工作的小功率增幅用高频放大器。对300MHz~500MHz的微弱信号进行功率增幅,使用外部匹配电路可获得20mW的输出。适用于特定小功率无线设备的信号发送部分输出应用。
